通过 STM32CubeMX 建立的 Makefile 工程，应该会有以下结构：

❯ tree test
test
├── Core
│   ├── Inc
│   └── Src
├── Drivers
│   ├── CMSIS
│   │   ├── Device
│   │   │   └── ST
│   │   │       └── STM32F1xx
│   │   │           ├── Include
│   │   │           ├── LICENSE.txt
│   │   │           └── Source
│   │   │               └── Templates
│   │   ├── Include
│   │   └── LICENSE.txt
│   └── STM32F1xx_HAL_Driver
│       ├── Inc
│       │   ├── Legacy
│       ├── LICENSE.txt
│       └── Src
├── Makefile
├── STM32F103C8Tx_FLASH.ld
├── build
├── startup_stm32f103xb.s
└── test.ioc

1.配置本机环境

为了能顺利使用通过 STM32CubeMX 建立的 Makefile 工程，你需要先安装完成以下准备：

安装 arm-none-eabi-gcc 交叉编译链：

如果你是个 大佬 ,当然大佬应该是不会看这种教程的，你喜欢自己构建的话，可以用下面的源码：

下载安装好编译链之后，将其放入到环境变量 PATH 中(至于具体步骤，百度一下，你就知道)

2.创建工程并去掉警告(红色波浪线)

vscode 需要提前安装 C/C++ 插件

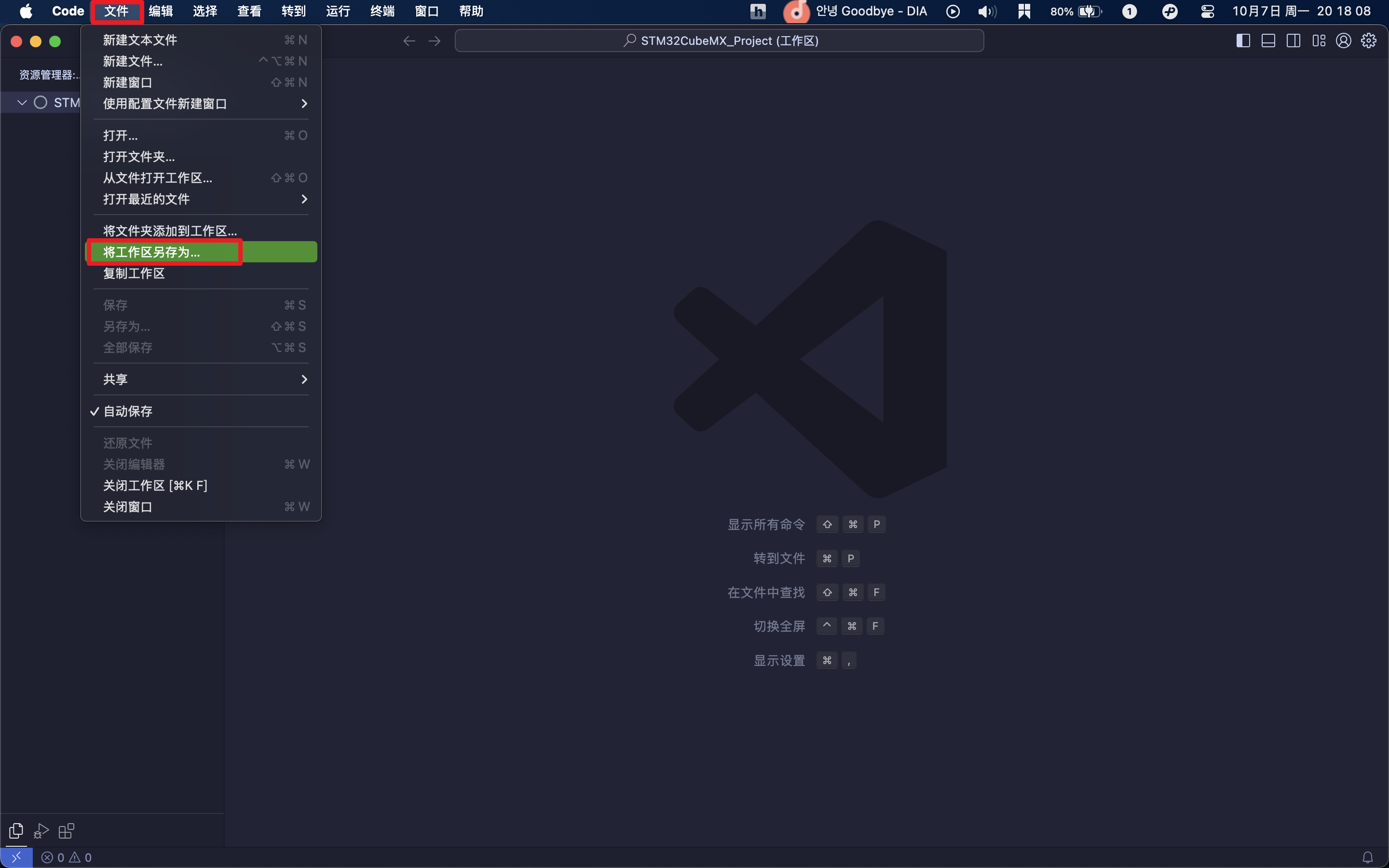

1.新建一个 STM32CubeMX_projects 目录(以后的工程就统一放置在该目录下，建议不要放置在桌面，放在自己容易记忆的位置)，然后使用 vscode 打开该目录，并且将其保存为工作区，将工作区文件保存在希望的位置，以后可以通过双击该文件直接打开 STM32CubeMX_projects 工作区：

设立工作区

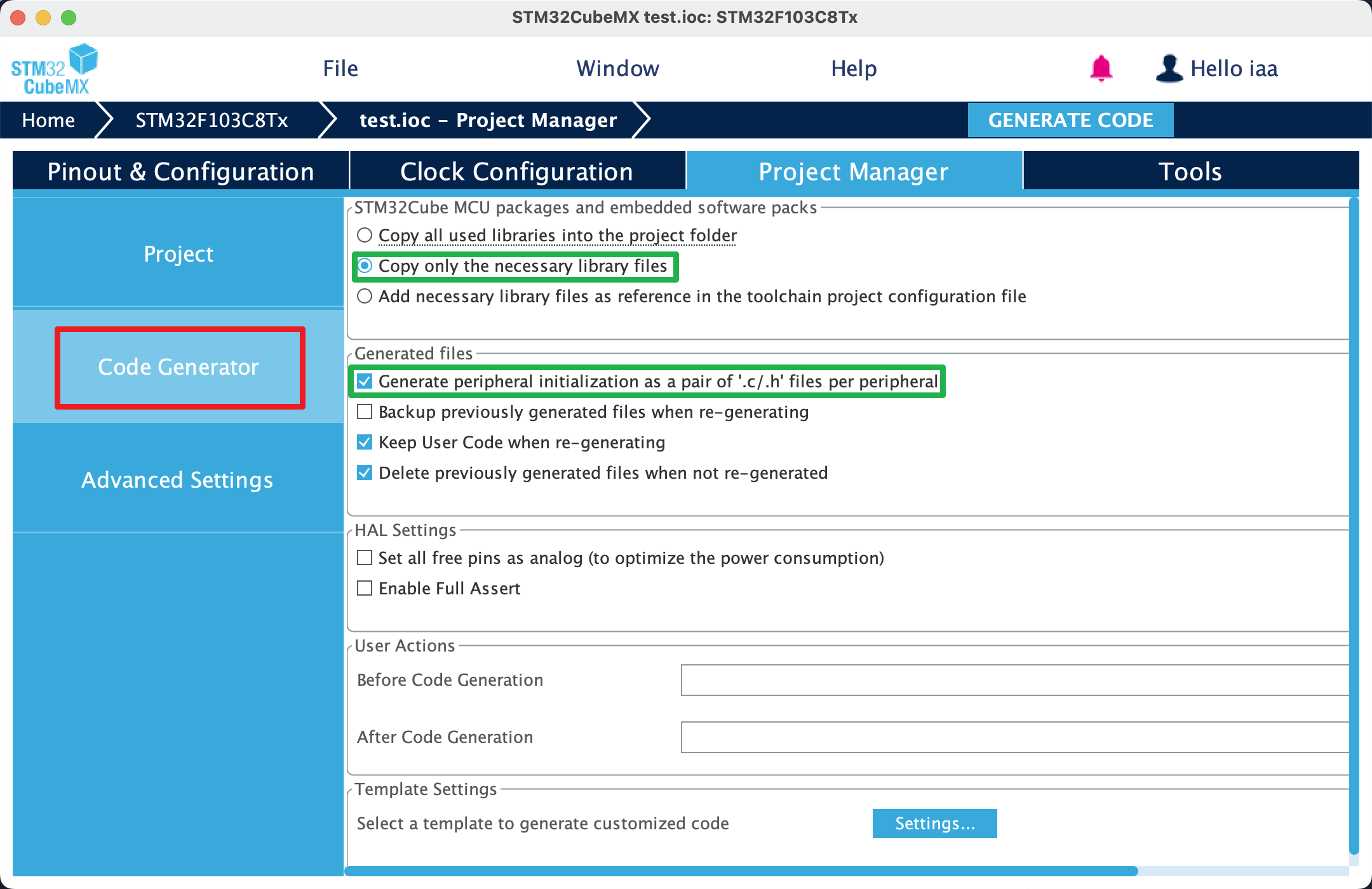

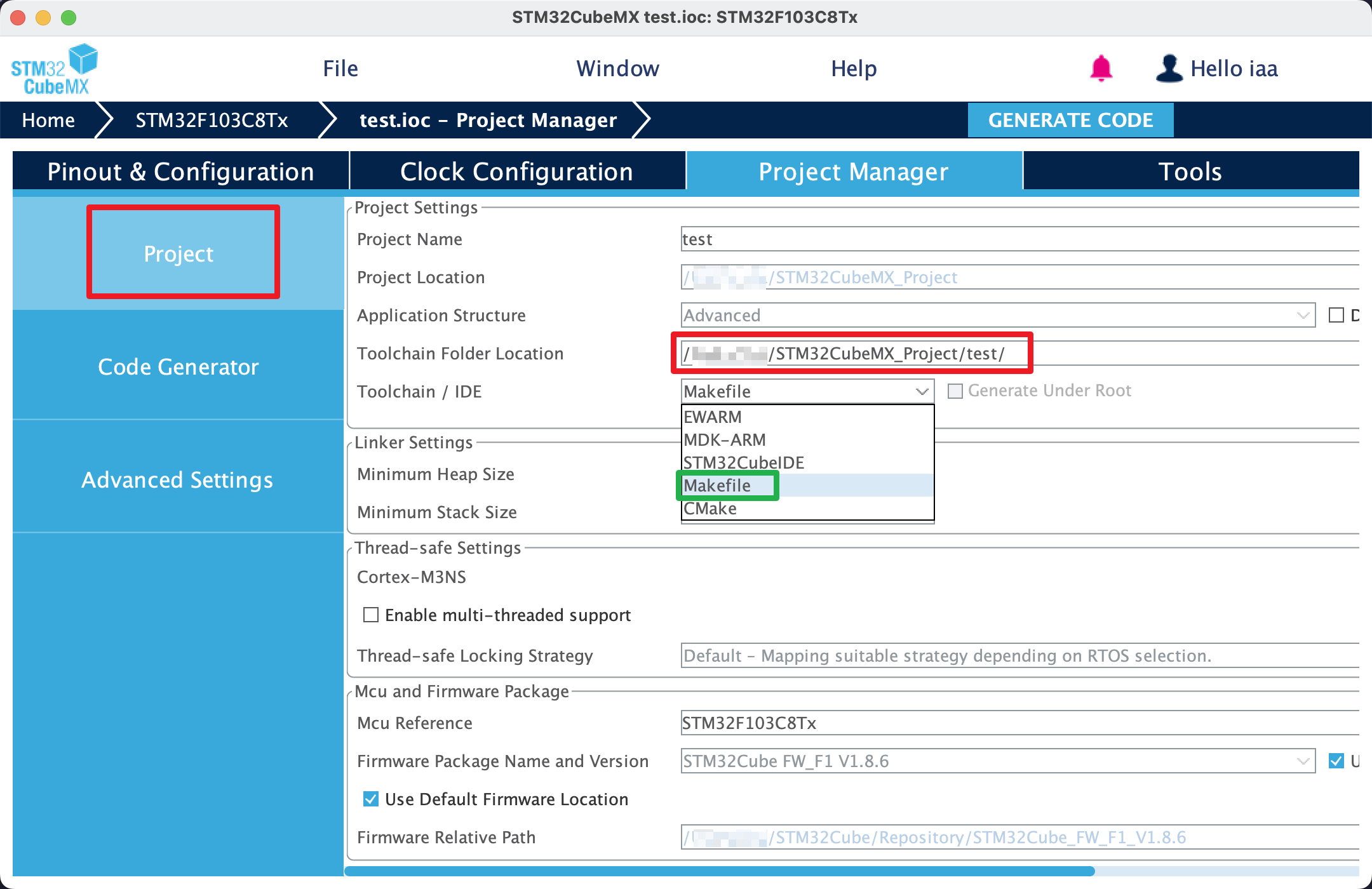

2.在 STM32CubeMX 配置好工程，点击左侧选项卡，然后勾选绿色框里的选项选择 Makefile 导出：

建立并导出工程
建立并导出工程

3.使用 vscode 打开该工程目录，点开./Core/Src/main.c，你会发现：满是令人高血压的红色波浪线，难以忍受。

红色波浪线

解决方法：

动手能力比较强的可以通过 python 安装一个 compiledb ，之后在工程根目录中运行 compiledb -n make 命令，这将在工程根目录生成一个 compile_commands.json ，vscode 会根据该文件自动解析文件关系，小白可以忽略...请看下面：

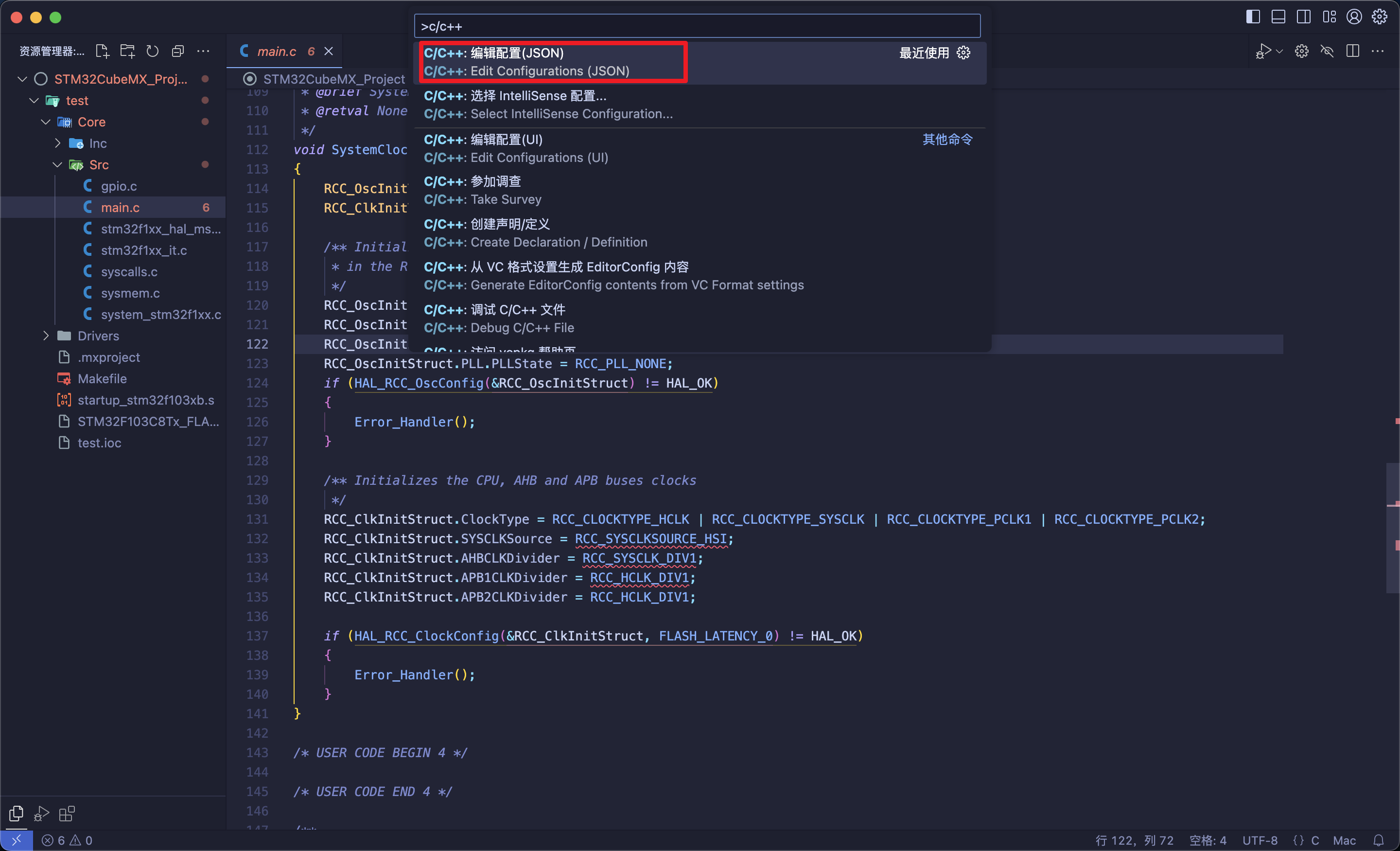

1.在工作区根目录中按下(macos)cmd+shift+p，(windows)ctrl+shift+p，输入 C/C++ 然后点击Edit Configurrations(JSON)选择

创建 cpp_json

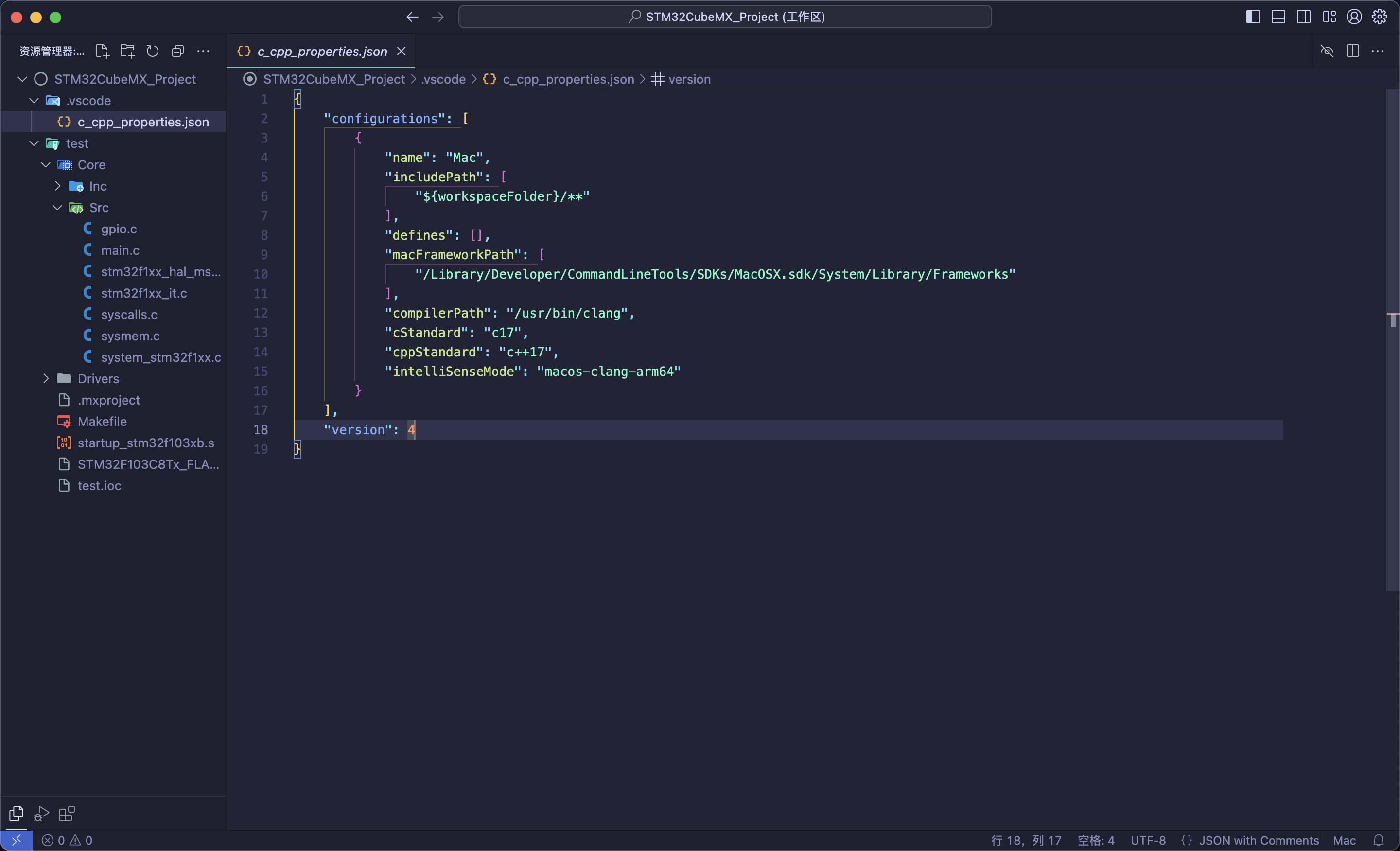

2.接下来 vscode 会在你的工作区根目录下创建一个 .vscode 目录和一个 c_cpp_properties.json ，默认情况下你在 c_cpp_properties.json 会看到以下内容

cpp_json

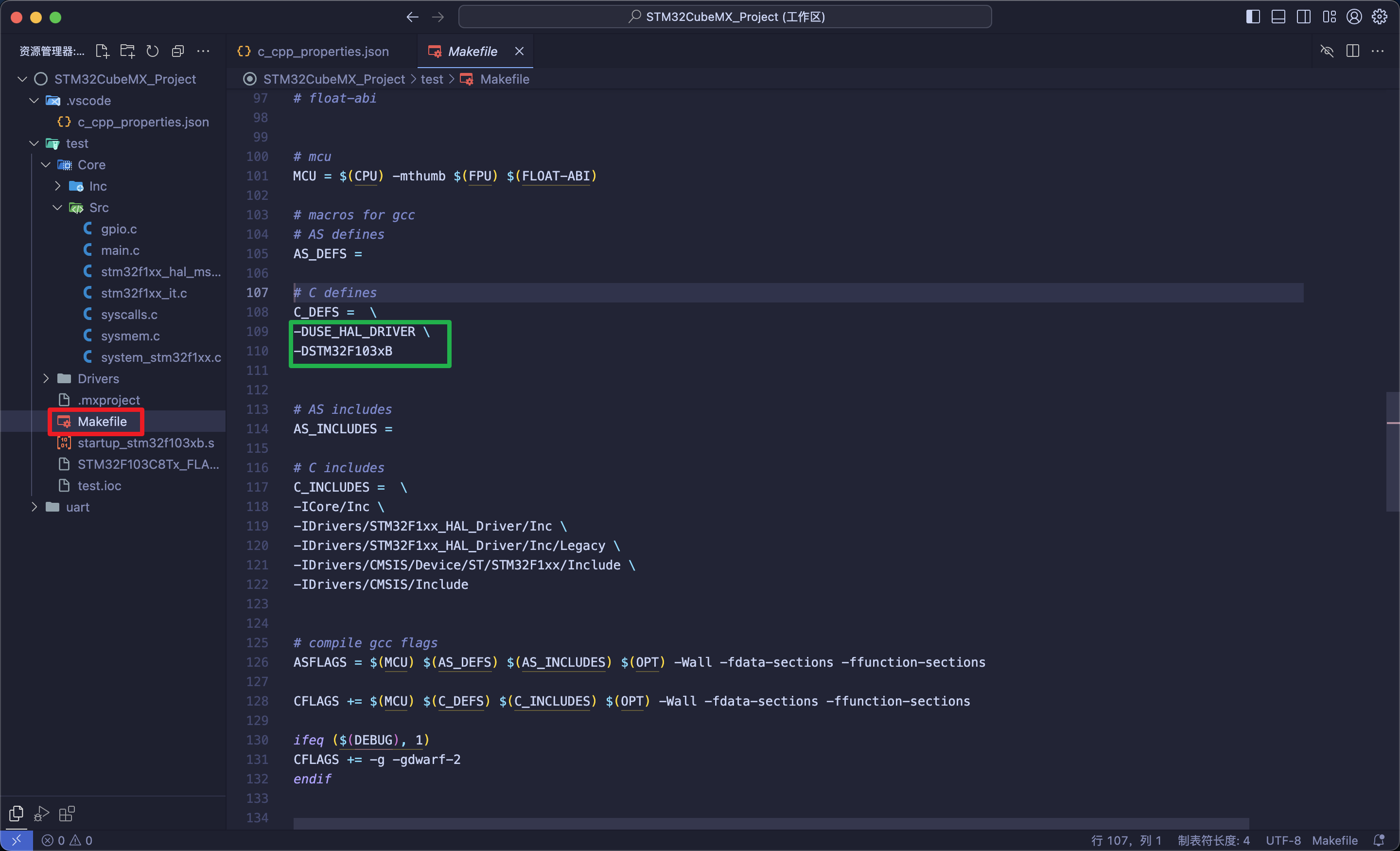

3.打开工程根目录的Makefile，找到#C defines（也就是宏定义这部分），然后复制绿色框里的内容

Makefile

4.回到c_cpp_properties.json，将上面复制的内容按 以下格式(一定要注意格式) 粘贴到"defines"的中括号里，就像下面这样：

c_cpp_properties.json

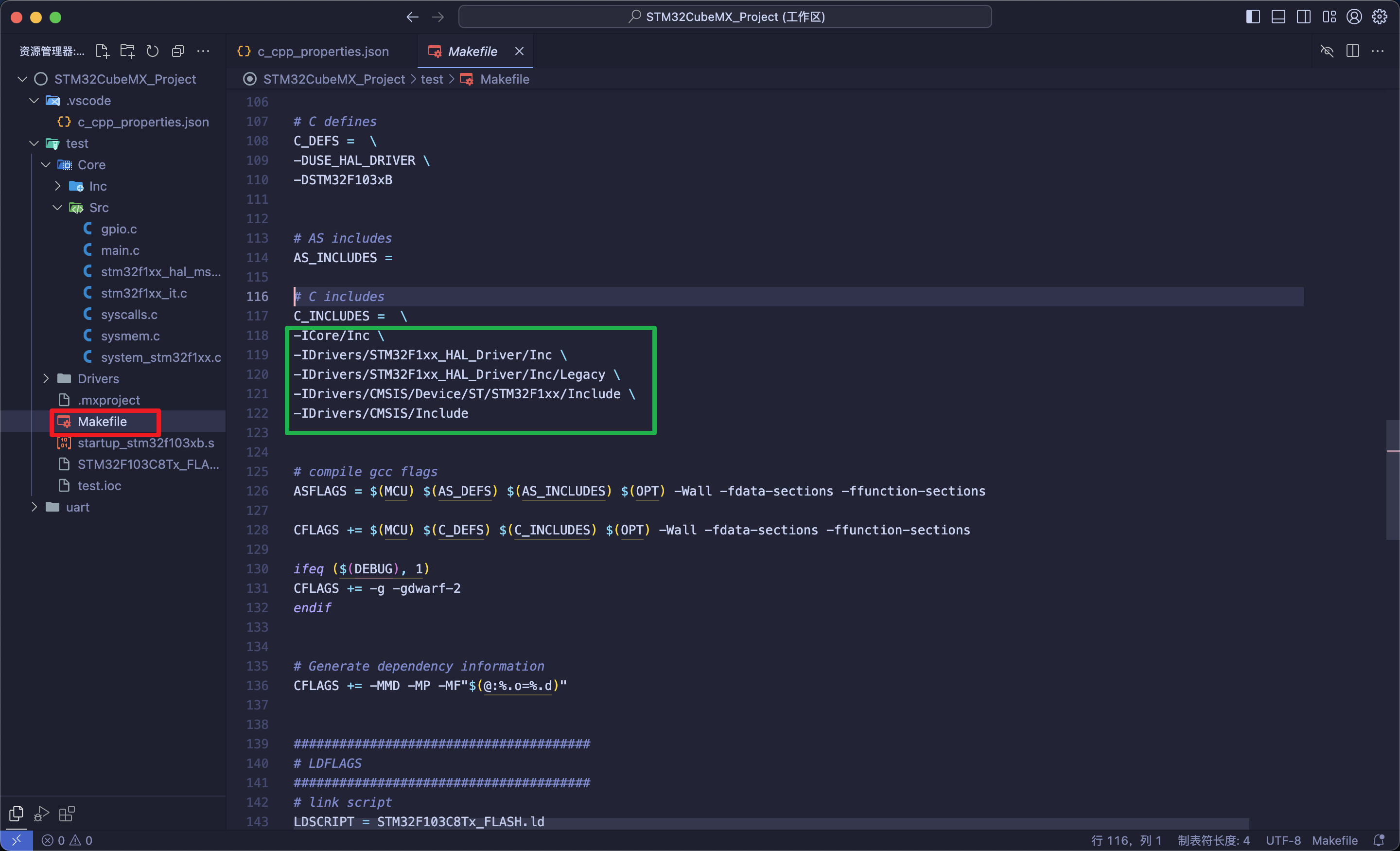

5.打开工程根目录的Makefile，找到#C includes（也就是头文件搜索这部分），然后复制绿色框里的内容

Makefile

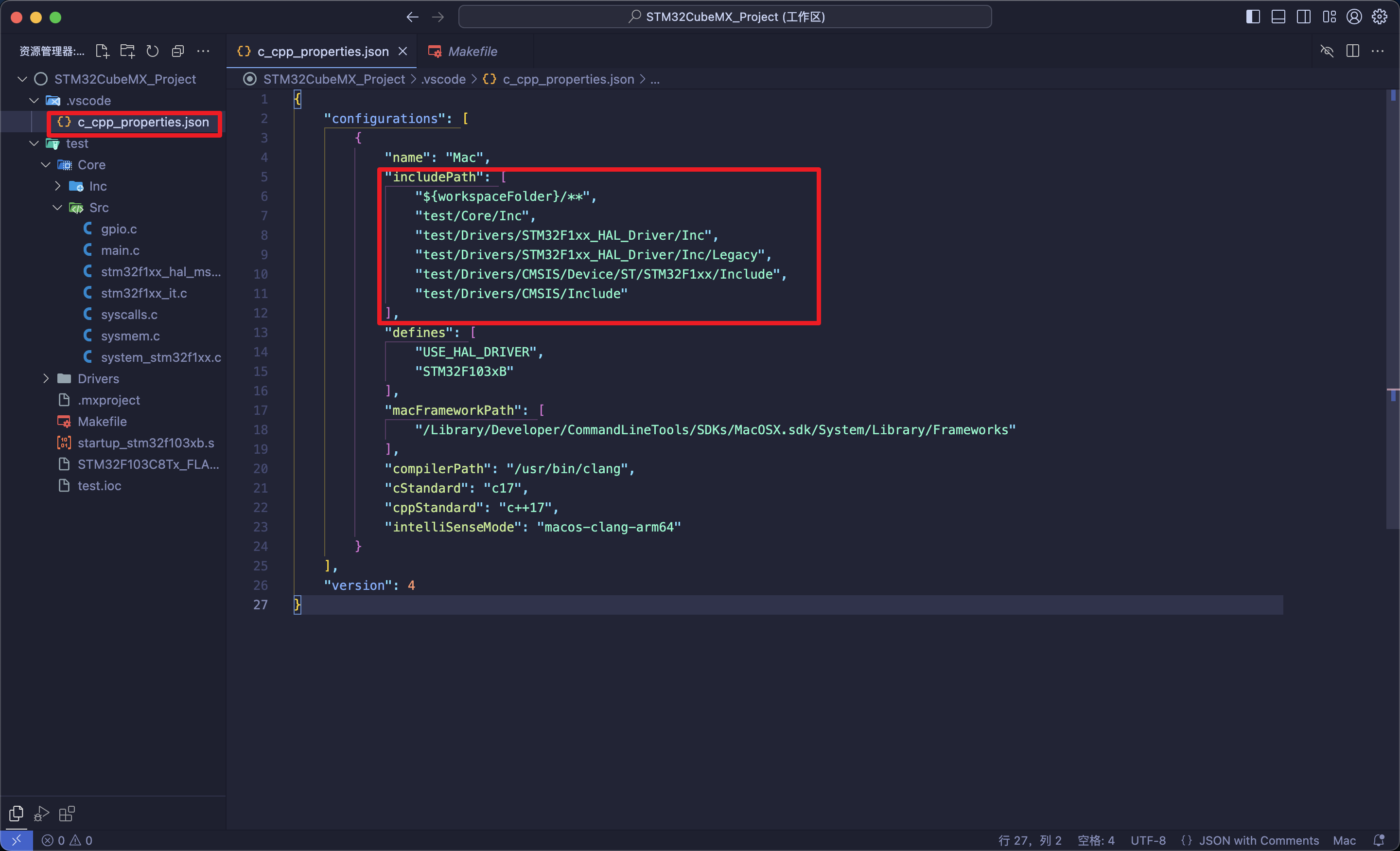

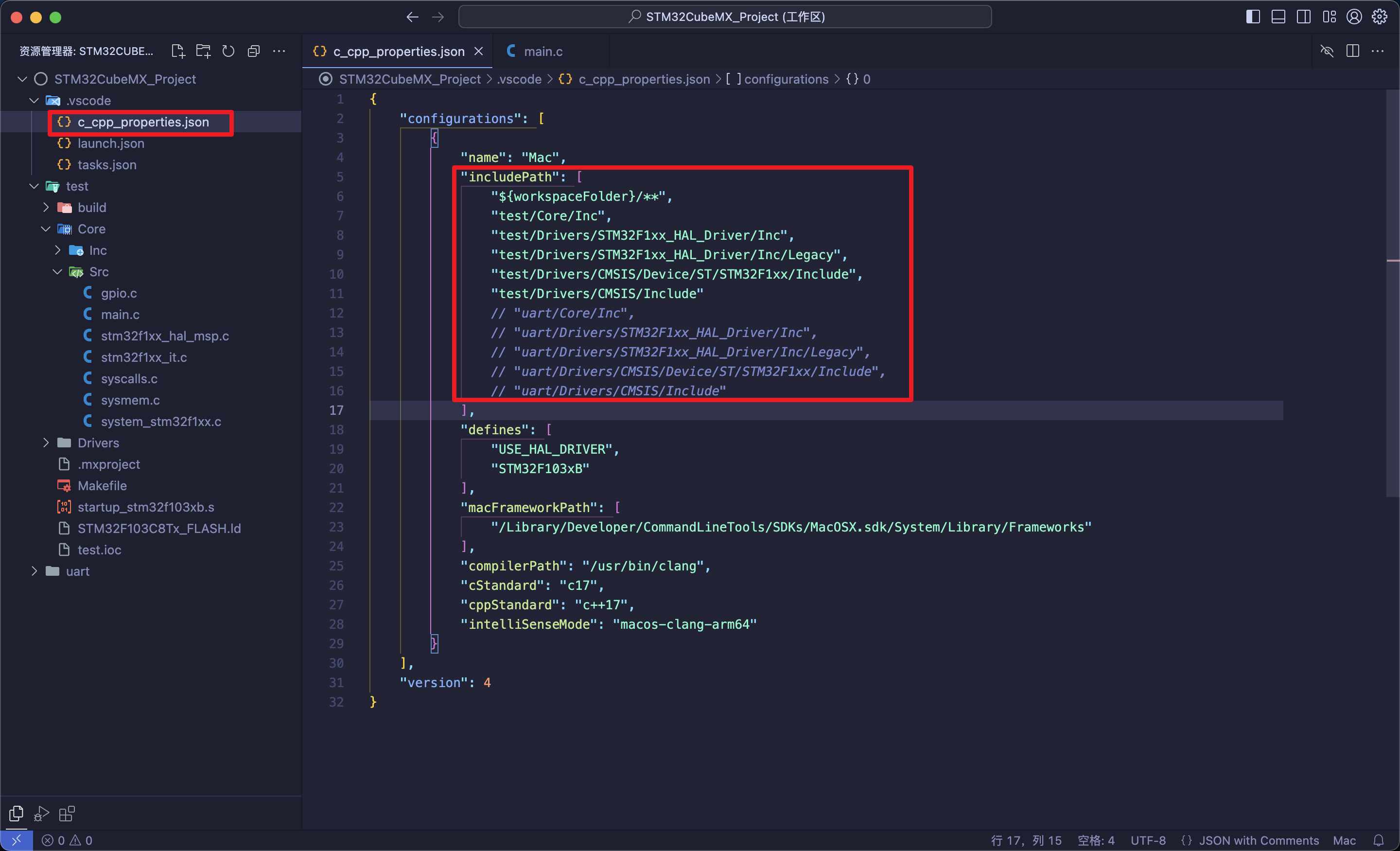

6.回到c_cpp_properties.json，将上面复制的内容按 以下格式(一定要注意格式) 粘贴到"includePath"的中括号里。自带的第一行不要删除，在后面加上英文的逗号即可。将复制的内容前面的 -D 替换为工程名，这里的工程名是test，将所有内容使用英文引号包裹，每一行后面使用英文逗号结尾，最后一行不使用逗号，就像下面这样：

c_cpp_properties.json

以后每新增加一个工程都可用一样的方法，区别是替换的 -D 的工程名要修改为你希望添加的工程名，如果红色警告仍然存在，可能是重复包含，所以你可以在c_cpp_properties.json 中的 "includePath" 将之前添加的所有 include 路径注释掉，然后只保留你当前聚焦的工程 include 路径即可

c_cpp_properties.json

在 makefile 的末尾加上（以下二选一）：

flash:
	st-flash write $(BUILD_DIR)/$(TARGET).bin 0x08000000
flash:
	openocd -f interface/stlink-v2.cfg -f target/stm32f1x.cfg -c "program $(BUILD_DIR)/$(TARGET).bin verify reset exit 0x08000000"

之后即可在命令行通过 make flash 命令下载程序

3.工程调试

3.1使用 openocd + stlink 调试

以stm32f103举例，注意：使用该方法调试需要安装 opencod 以及配置者具备较深的专业知识

1.在终端输入

openocd -f interface/stlink-v2.cfg -f target/stm32f1x.cfg

2.保持上面的终端不要退出，然后开启一个新的终端窗口，输入命令「arm-none-eabi-gdb -q path/build/<your_project>.elf」 就可以进入 gdb 调试：

❯ arm-none-eabi-gdb -q path/build/<your_project>.elf
Reading symbols from .../build/<your_project>.elf...
(gdb)

接着输入target remote: 3333，看见以下内容就可以开始调试了:

❯ arm-none-eabi-gdb -q path/build/<your_project>.elf
Reading symbols from ./build/test.elf...
(gdb) target remote: 3333
Remote debugging using : 3333

3.2使用 vscode 的 cortex-debug 插件调试

使用此方法，vscode 需要安装 cortex-debug 插件

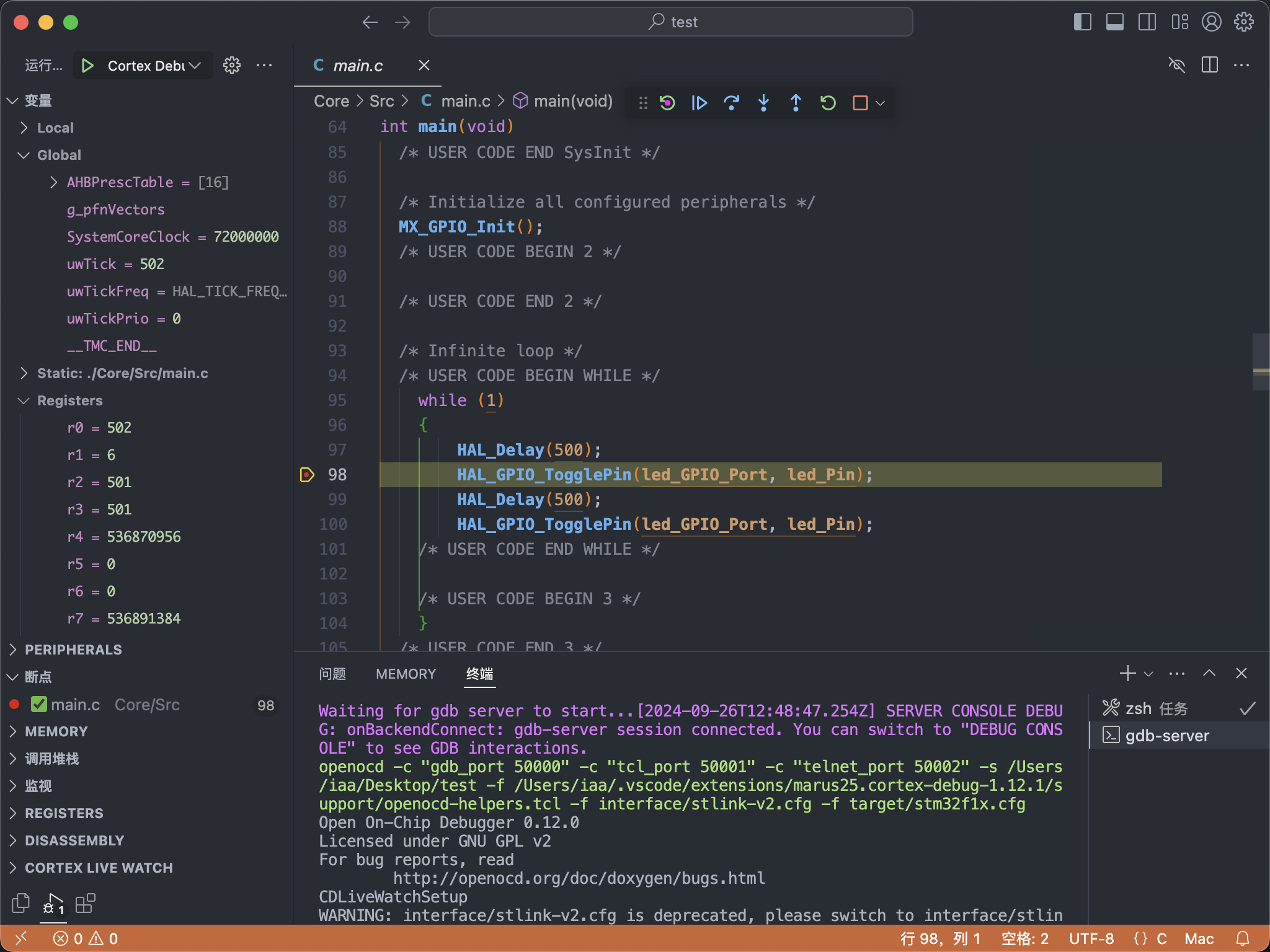

先看效果;

debug

实现方法：

在工作区根目录的 .vscode 目录中新建 launch.json 和 tasks.json。

如果根目录没有 .vscode 目录，可以:

打开刚刚创建的 launch.json ，可以看到一些默认配置，把其中 version 这一行到 结尾花括号（不包括结尾花括号） 的所有内容删除，然后把下面的内容复制并粘贴到 version 这一行到 结尾花括号 之间。

launch.json:

"configurations": [
	{
		"name": "Cortex Debug",
		"cwd": "${workspaceRoot}",
		"executable": "${workspaceFolder}/${input:projectName}/build/${input:projectName}.elf",//根据自己工程实际生成最终.elf 路径修改
		"request": "launch",
		"type": "cortex-debug",
		"servertype": "openocd",
		"configFiles": [  //根据自己开发版以及调试器修改
			"interface/stlink-v2.cfg",
			"target/stm32f1x.cfg"
		],
		"armToolchainPath": "/opt/arm-none-eabi/bin",
		"preLaunchTask": "stm32 debug",
	}
],

"inputs": [
	{
		"id": "projectName",
		"type": "promptString",
		"description": "请输入你要调试的工程名",
	}
]

打开刚刚创建的 tasks.json ，可以看到一些默认配置，把其中 version 这一行到 结尾花括号（不包括结尾花括号） 的所有内容删除，然后把下面的内容复制并粘贴到 version 这一行到 结尾花括号 之间。

tasks.json:

"tasks": [
	{
	    "label": "stm32 debug",
	    "type": "shell",
	    "options": {
		"cwd": "${workspaceFolder}/${input:projectName}"
	    },
	    "command": "make",
	    "detail": "任务用于构建 STM32 项目"
	}
],
"inputs": [
	{
	    "id": "projectName",
	    "type": "promptString",
	    "description": "请输入构建的工程名(应与调试的工程名一致)",
	}
]

然后运行一次 make clean 再重新 make 或者 make DEBUG=1 ，再按下f5或者在 vscode 顶栏依次点击运行->启用调试 即可。

3.3调试遭遇问题

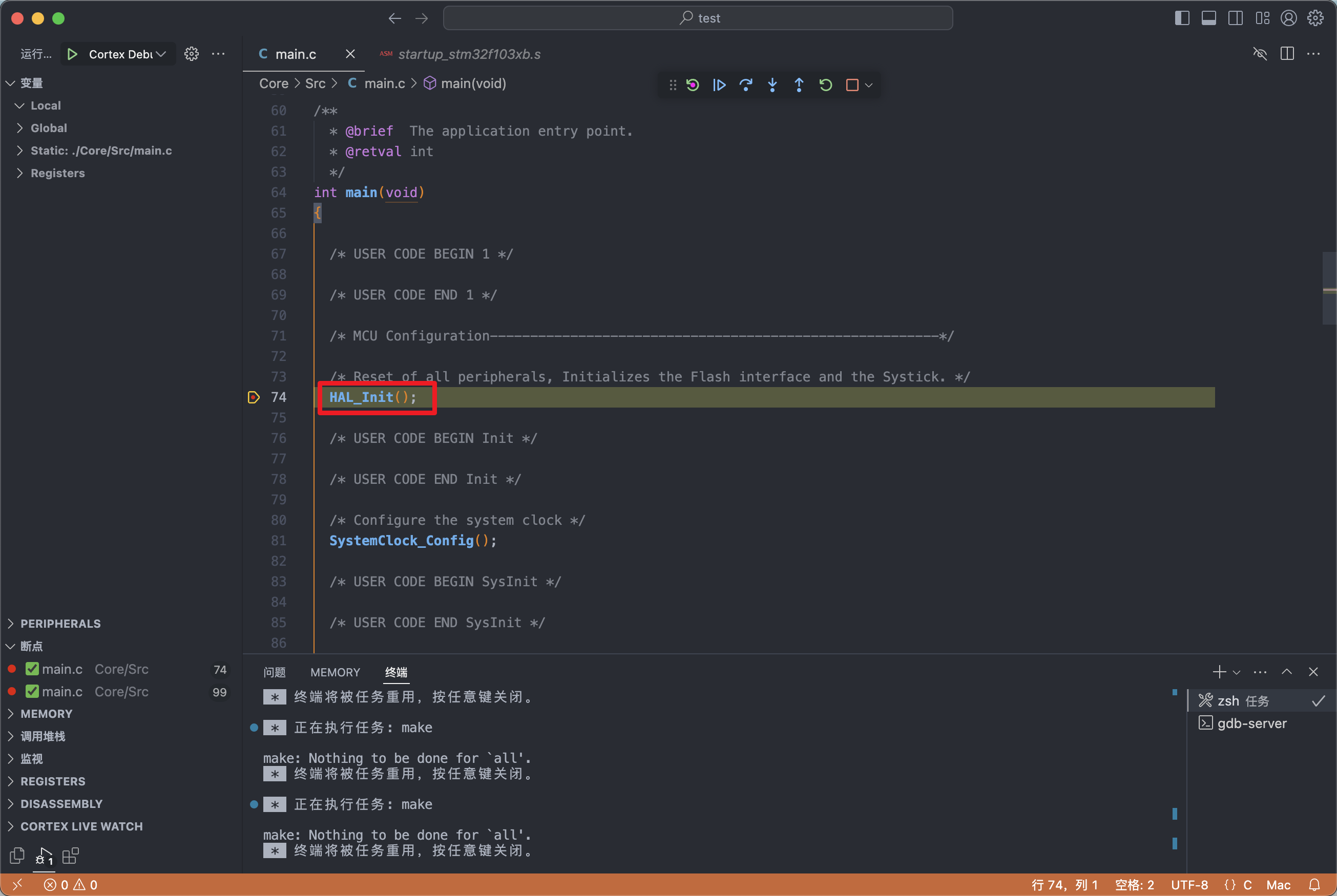

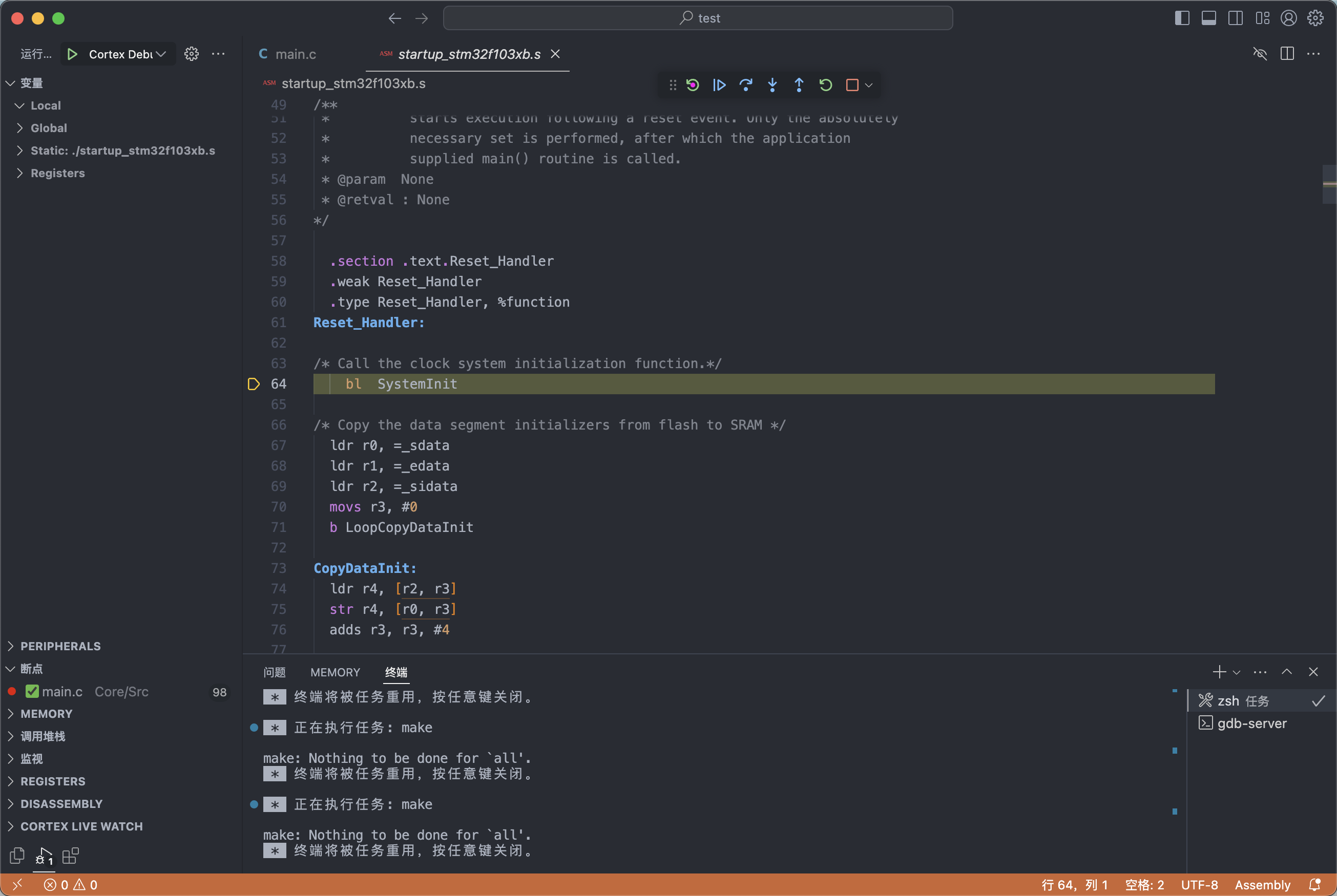

调试一直卡在 HAL_Init 函数里...

issue

issue

解决方法

1.打开「.../<Your_Project>/Core/Src/stm32f1xx_hal_msp.c」，在其中找到HAL_MspInit函数，默认情况下，函数内部是这样的：

void HAL_MspInit(void)
{
  __HAL_RCC_AFIO_CLK_ENABLE();
  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_AFIO_REMAP_SWJ_NOJTAG();
}

2.将HAL_MspInit函数内部的__HAL_RCC_PWR_CLK_ENABLE()和__HAL_AFIO_REMAP_SWJ_NOJTAG()这两个函数注释，就像这样：

void HAL_MspInit(void)
{
  __HAL_RCC_AFIO_CLK_ENABLE();
  // __HAL_RCC_PWR_CLK_ENABLE();
  // __HAL_AFIO_REMAP_SWJ_NOJTAG();
}

然后 打开终端把之前的调试任务全部停止 -> 再次 make -> 重新启动调试 。

如需要减少编译优化等级，可以进入makefile，在 if DEBUG 判断的编译流程添加 -O0 ,之后重新 make DEBUG=1
